Anatomía de un Doblete Sísmico

Cuando ocurre un gran terremoto, los reportes preliminares nos entregan dos datos rápidos: el epicentro (un punto en el mapa) y la magnitud (un número fijo). Sin embargo, para los ingenieros y especialistas en riesgo estructural, un sismo no es un punto en el espacio; es una gigantesca cicatriz subterránea que se rompe a lo largo de kilómetros de corteza.

Para entender la verdadera anatomía de estos eventos complejos, el Servicio Geológico de los Estados Unidos (USGS) publica los Modelos de Falla Finita. A continuación, analizamos las dos herramientas más potentes de estos reportes —la Proyección en Superficie del Deslizamiento y la Función de Tasa de Momento— utilizando como caso de estudio el devastador doblete sísmico (M7.2 y M7.5) ocurrido en Venezuela.

Surface Projection of the Slip Distribution: Mapeando la Ruptura Subterránea

Cuando la corteza se fractura, la ruptura se extiende como una rasgadura en una tela. La Distribución del Deslizamiento (Slip Distribution) recrea el plano o rectángulos de la falla bajo tierra y mide, en metros, cuánto se movió un bloque de roca contra el otro.

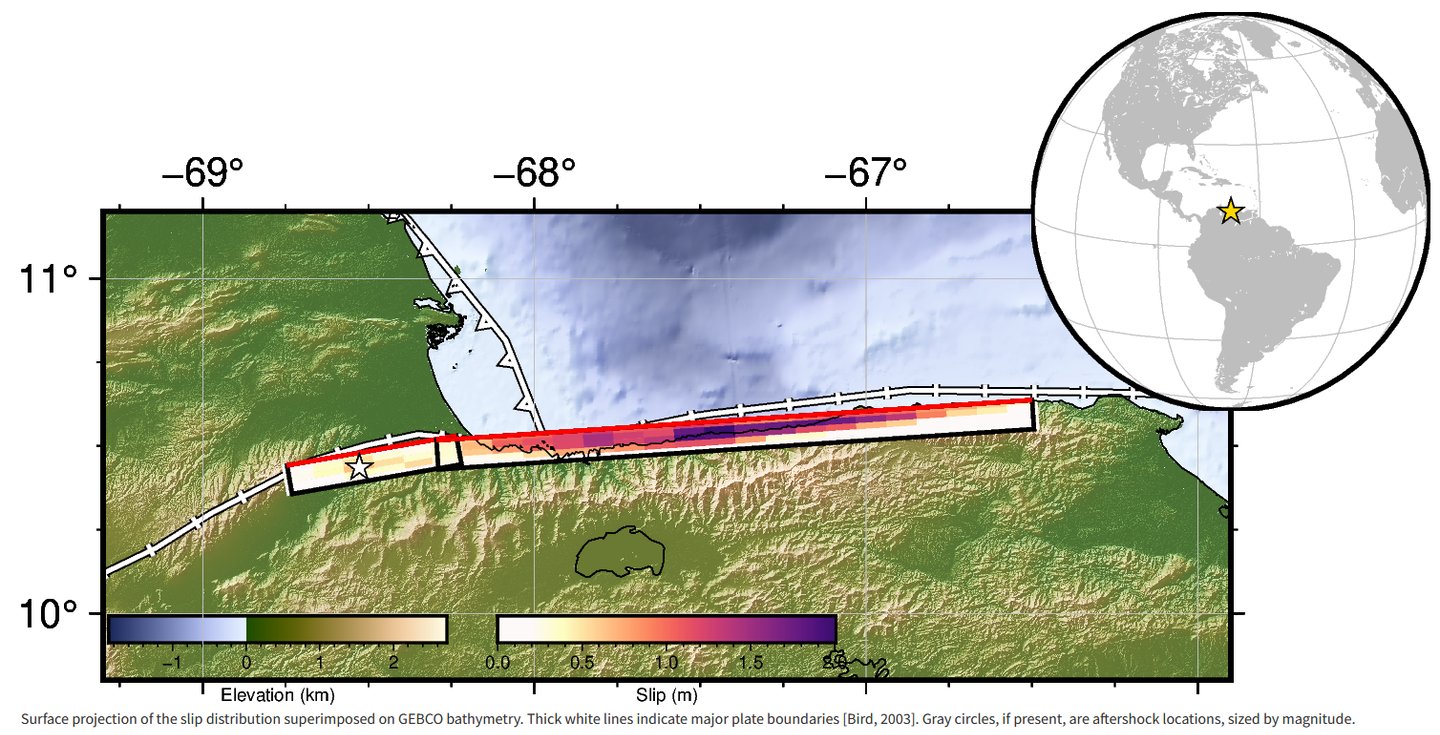

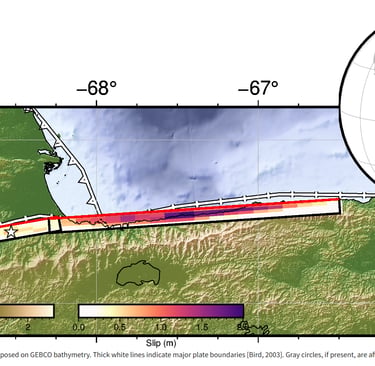

La Proyección en Superficie toma ese plano inclinado subterráneo y lo proyecta directamente sobre el mapa geográfico.

• Los Colores Importan: Las zonas mapeadas en azul representan deslizamientos mínimos. Conforme los colores pasan a verde, amarillo y finalmente a rojo/azul intenso, nos indican las áreas con el mayor desplazamiento físico (los puntos donde la falla se movió con más violencia).

• El Hipocentro (La Estrella): Marca el inicio de la ruptura. Desde ese punto, podemos ver hacia qué dirección se propagó la energía y qué poblaciones o infraestructuras quedaron asentadas directamente sobre el área de máximo desplazamiento.

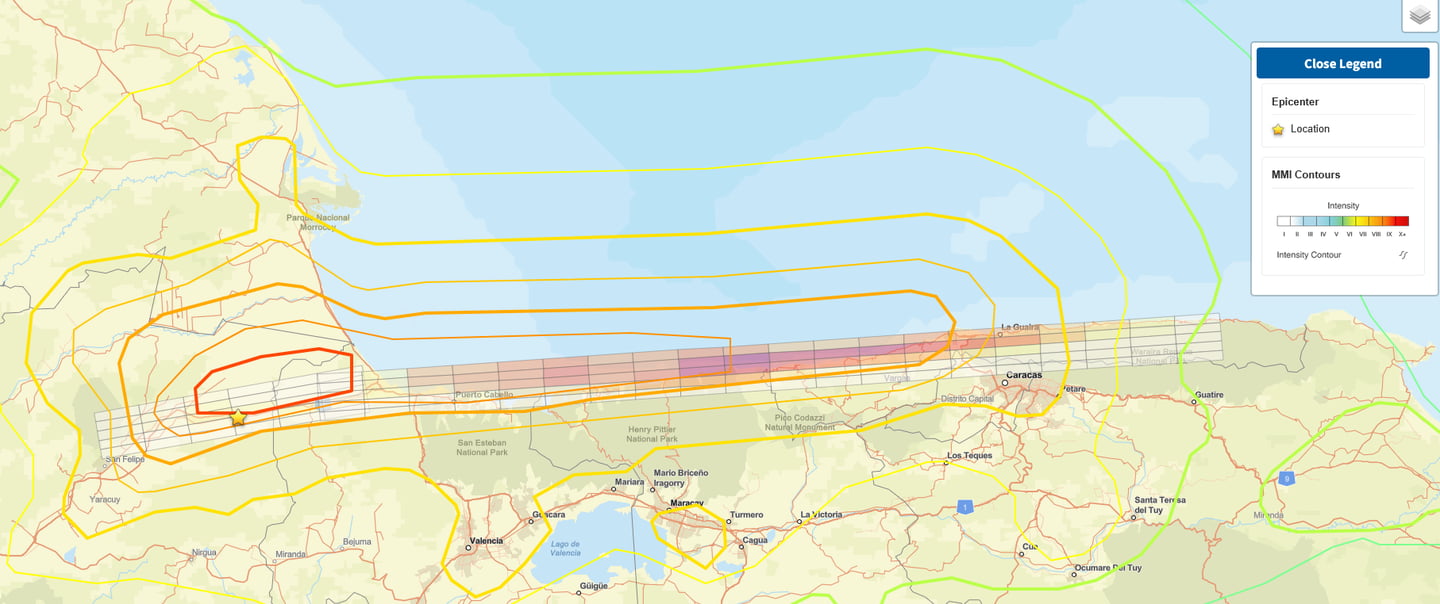

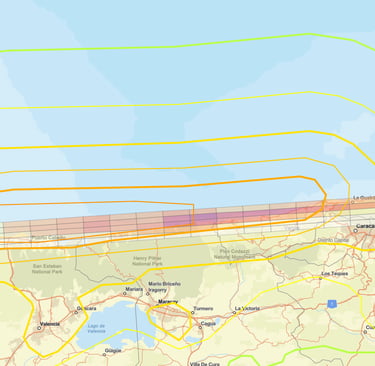

• El Enfoque Multieslabón: En eventos complejos o dobletes, la proyección en superficie revela que no se rompió una sola línea recta. Como se aprecia en la infografía (Parte 1), el sismo activó dos geometrías distintas en el sistema de fallas de El Pilar-Morón: el Segmento 0 (asociado al primer evento M7.2) y el Segmento 1 (asociado al evento mayor M7.5).

Moment Rate Function: El Reloj de la Energía Sostenida

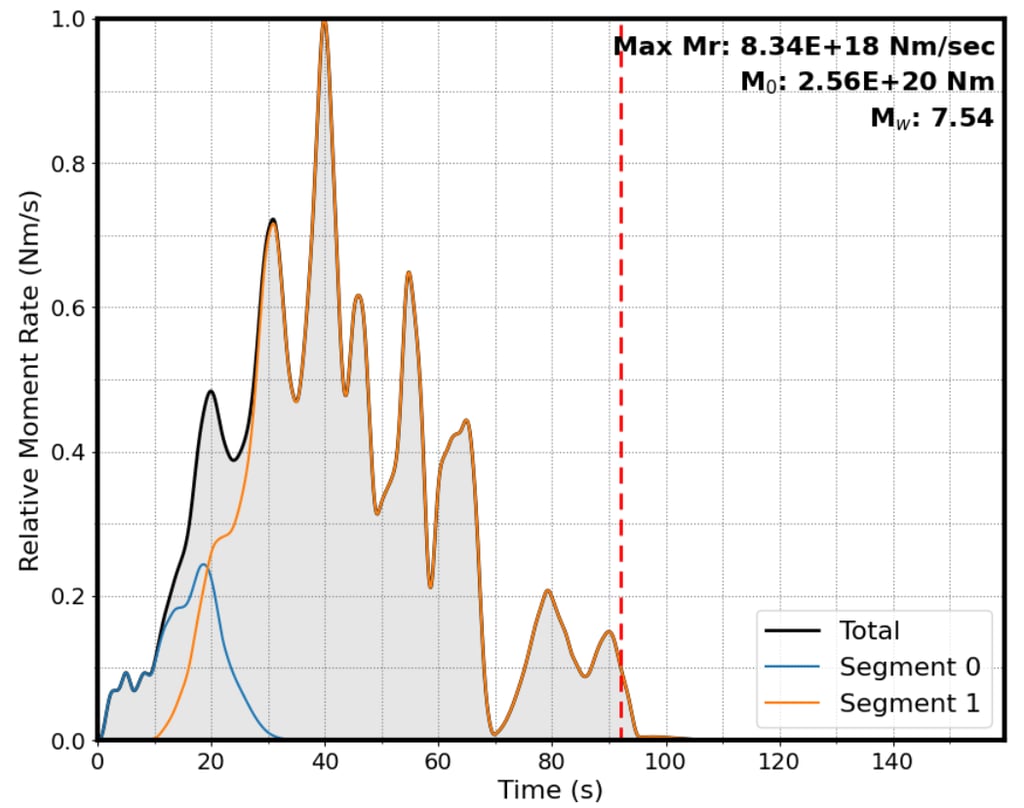

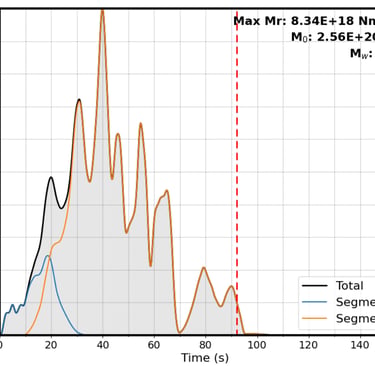

Si la proyección en superficie nos dice dónde se movió la falla, la Función de Tasa de Momento (Moment Rate Function) nos explica cómo y a qué velocidad se liberó la energía segundo a segundo.

A diferencia de las gráficas normalizadas que miden valores relativos de 0 a 1, analizar la gráfica con sus valores absolutos de potencia (medidos en Newtons-metro por segundo, N * m/s transforma por completo nuestra comprensión del sismo:

• Eje Horizontal (Tiempo en Segundos): Muestra la duración real del proceso de ruptura en la fuente. Mientras que las fórmulas empíricas rápidas estiman que un sismo de magnitud 7.5 debería romper la falla en unos 30 segundos, este evento combinado demuestra una duración extrema de casi 100 segundos.

• El Fenómeno del "Relevo Sísmico": Al desglosar la curva Total (línea azul) en sus componentes individuales, entendemos la física del desastre. El Segmento 0 (M7.2) alcanza un pico de energía rápido y agudo a los pocos segundos de iniciado el sismo. Justo cuando este primer segmento empieza a decaer (cerca del segundo 40), el Segmento 1 (M7.5) entra en su fase máxima de liberación energética.

• La Meseta de Energía Sostenida: Este traslape evita que la gráfica caiga a cero. En su lugar, mantiene la tasa de liberación de momento en niveles críticos durante un periodo sumamente prolongado. Incluso cerca del segundo 70, se observa un pulso tardío o reajuste de la falla.

El Impacto Estructural: ¿Por qué fallan los primeros pisos?

Para quienes evaluamos la respuesta sismorresistente de las edificaciones, esta combinación de datos (falla segmentada + liberación sostenida de energía) explica de forma matemática patrones de daño específicos en la infraestructura urbana:

El Cortante Basal y la Fatiga Cíclica

Un edificio de mediana o gran altura está diseñado para disipar energía deformándose lateralmente de manera dúctil. Si el sismo dura los 30 segundos estimados por las fórmulas estándar, el concreto y el acero sufren agrietamientos pero mantienen la estabilidad.

Sin embargo, al enfrentarse a 100 segundos de castigo continuo, la estructura entra en un estado de degradación cíclica extrema. La fuerza horizontal total (el cortante basal) se concentra de manera crítica en la base del edificio.

El Efecto de "Piso Blando" (Soft Story)

En muchas de nuestras ciudades, las plantas bajas de los edificios se diseñan como espacios abiertos (estacionamientos, lobbies o locales comerciales) sostenidos únicamente por columnas, mientras que los pisos superiores están rígidamente confinados por muros divisorios.

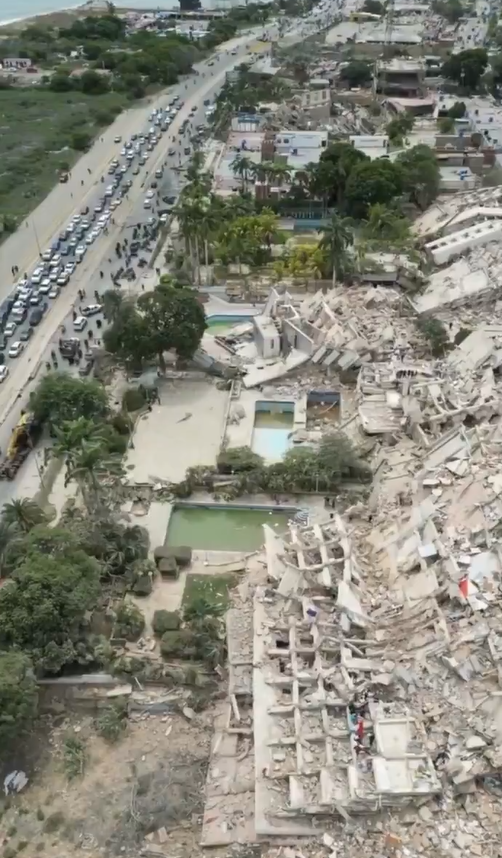

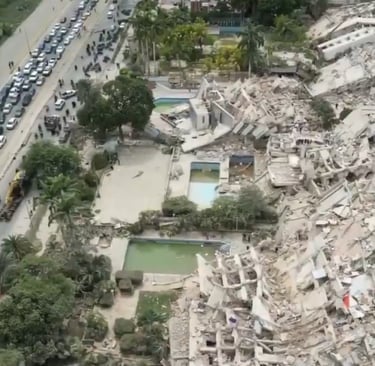

Al recibir las ondas consecutivas del Segmento 0 y el Segmento 1 de forma ininterrumpida, las columnas del primer piso pierden su rigidez original durante los primeros 40 segundos. Cuando llega el segundo impacto masivo del sismo mayor, las plantas bajas ya no tienen la capacidad de transferir la carga inercial hacia la cimentación, provocando fallas por cortante y el asentamiento o colapso localizado de los niveles inferiores.

Conclusión: El Factor Suelo y el Comportamiento Local

Los modelos de falla finita del USGS demuestran que la magnitud es solo una parte de la historia. Para la ingeniería estructural y la arquitectura moderna, comprender la duración de la fuente y la distribución espacial del deslizamiento es indispensable, pero este análisis queda incompleto si no sumamos el factor suelo y el comportamiento local del terreno.

Las ondas generadas por una ruptura tan prolongada viajan a través de la corteza y se modifican drásticamente al llegar a la superficie según la geotecnia local:

• Efectos de Sitio y Fallas Locales: Las fallas geológicas locales y las discontinuidades en el terreno pueden actuar como canales que atrapan y amplifican las ondas sísmicas, focalizando la energía destructiva en zonas urbanas específicas.

• Período de Vibración del Suelo: Los suelos blandos o arcillosos poseen un período de vibración natural largo. Si el período de vibración del suelo coincide con el período natural de la estructura (efecto de resonancia) durante los 100 segundos que duró este evento, las fuerzas sísmicas dentro del edificio se multiplican exponencialmente.

• Degradación de la Capacidad de Carga: El castigo continuo de un doblete sísmico induce presiones de poro en suelos saturados o granulares, lo que puede reducir drásticamente su capacidad de carga momentánea. Una cimentación sometida a un cortante basal extremo en los primeros pisos, combinada con un suelo que empieza a perder su capacidad de soporte bajo las zapatas, crea el escenario perfecto para asentamientos diferenciales críticos o fallas estructurales catastróficas.

En última instancia, el diseño sismorresistente no solo debe calcular la resistencia de las columnas en la planta baja, sino entender la interacción dinámica entre una ruptura compleja y la respuesta mecánica del suelo que sostiene la obra.
