Guía Post-Sismo

Cuando un sismo de gran magnitud sacude una zona urbana, el tiempo y la precisión en el diagnóstico son factores críticos para salvar vidas y asegurar el patrimonio construido. Como profesionales del diseño y la construcción, contar con un criterio técnico unificado para la evaluación post-sísmica es fundamental.

En este artículo desglosamos las directrices esenciales para la identificación y evaluación preliminar de daños en superestructuras de concreto y mampostería, estableciendo un protocolo claro desde el primer contacto visual hasta la clasificación del riesgo.

1. Objetivos del Reconocimiento Preliminar

El paso inicial ante una estructura siniestrada consiste en una inspección ocular meticulosa coordinada indispensablemente por un especialista en estructuras. Esta primera fase persigue dos metas inmediatas:

• Evaluación de seguridad y habitabilidad: Definir con prontitud si el nivel de daño exige una demolición inmediata (por riesgo de colapso inminente que afecte a terceros) o si el inmueble es candidato a ser reparado.

• Estrategia de rehabilitación temporal: Determinar de forma urgente las zonas que requieren medidas de apuntalamiento inmediato para garantizar la seguridad durante las fases posteriores de estudio y obra.

Criterio de flexibilidad: En casos dudosos donde un colapso no ponga en riesgo vidas ni vías de comunicación colindantes, lo idóneo es retrasar la decisión de demoler hasta recopilar datos más detallados mediante ensayos definitivos.

2. Inspección en Campo: Sistema Estructural y Equipo Mínimo

Para comprender cómo se comportó el inmueble ante las fuerzas sísmicas, el inspector debe identificar el sistema sismorresistente de la edificación (marcos rígidos, losas planas, muros de corte de concreto o muros de mampostería) y el tipo de cimentación empleado.

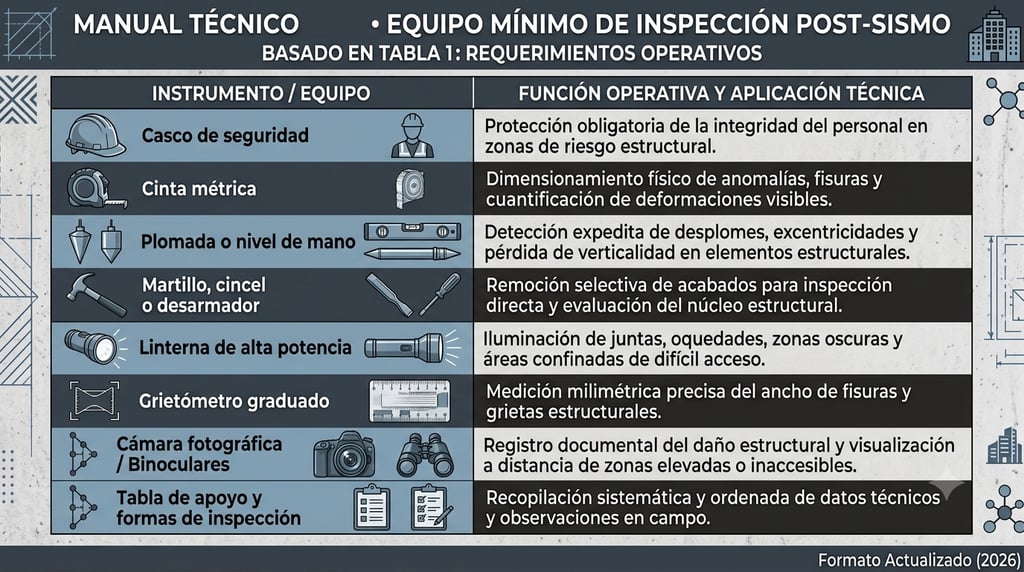

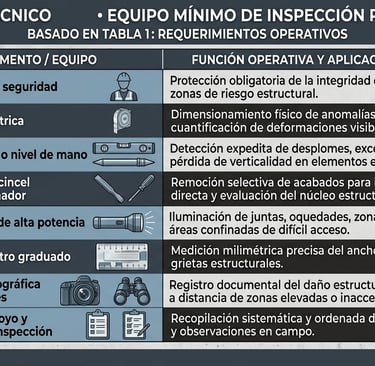

Durante el levantamiento de daños (desplomes, pérdidas de verticalidad y registro de fisuras), retirar acabados selectivos es crucial. Para ello, se requiere un kit de herramientas estandarizado:

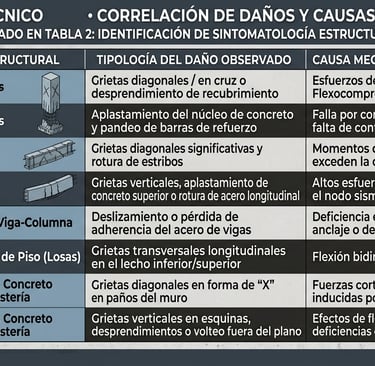

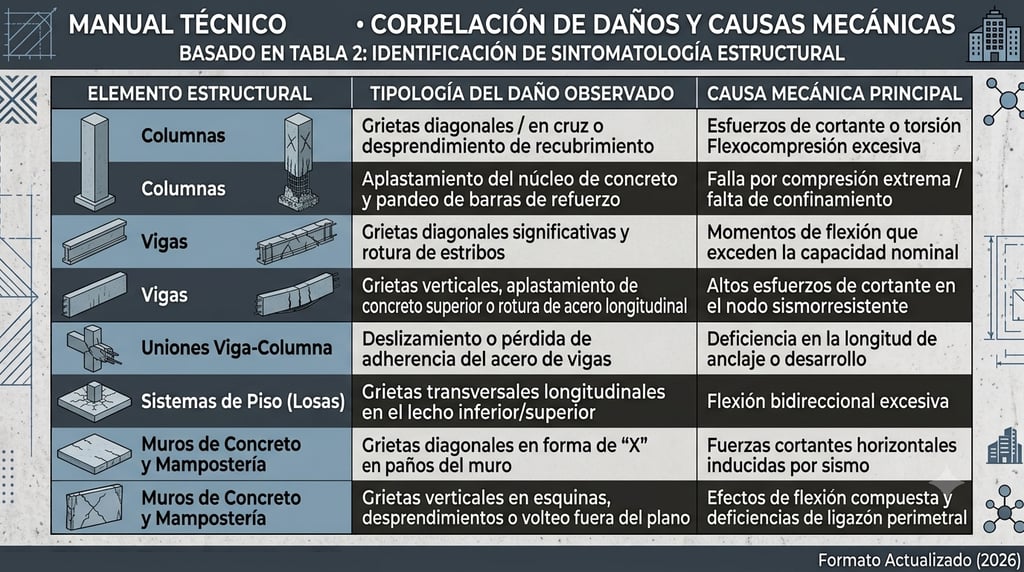

3. Matriz de Daños Estructurales más Comunes

El daño físico exterior es el síntoma de una patología mecánica interna. A continuación, se presenta la correlación de fallas típicas en elementos de concreto y mampostería:

4. ¿Y los Daños No Estructurales?

No debemos subestimar los elementos arquitectónicos e instalaciones. Comúnmente causados por una unión inadecuada con la estructura principal o por la falta de rigidez lateral global del edificio, los daños más habituales incluyen:

• Aplastamiento de juntas entre muros divisorios y losas/columnas.

• Rotura de vidrios y cancelerías debido a las distorsiones de entrepiso.

• Desprendimiento de aplanados, plafones y elementos pesados de fachada (alto riesgo en la vía pública).

• Fisuras generalizadas en tabiques divisorios y fractura de tuberías de instalaciones.

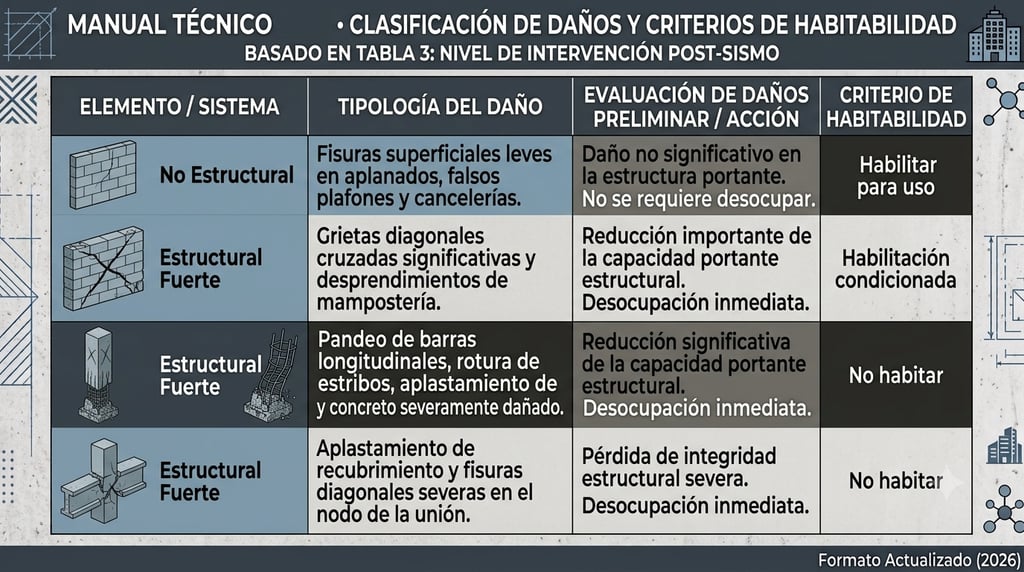

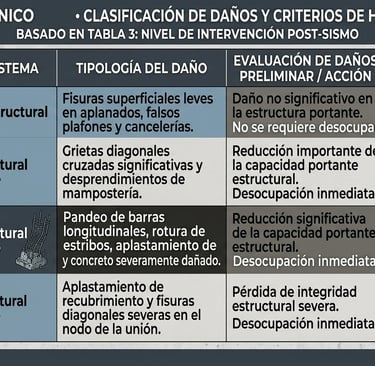

5. Clasificación Técnica del Daño y Toma de Decisiones

Para pasar del diagnóstico a la acción, el manual establece tres niveles claros de evaluación preliminar:

Formato de Evaluación Estructural Post-Sismo

En el ejercicio de la arquitectura y la supervisión técnica, contar con herramientas de levantamiento precisas y optimizadas para el trabajo en campo es fundamental, especialmente al evaluar la seguridad estructural tras un evento sísmico.

Por ello, les comparto una Guía y Formato de Captura de Datos para Evaluación Estructural Post-Sismo disponible para su descarga gratuita en formato PDF.

Este documento ha sido rediseñado completamente a partir de los criterios técnicos, optimizando su distribución y eliminando elementos innecesarios para ofrecer un uso mucho más práctico en el sitio:

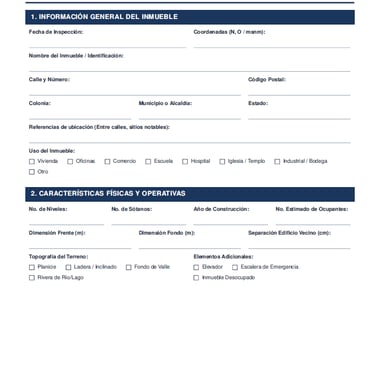

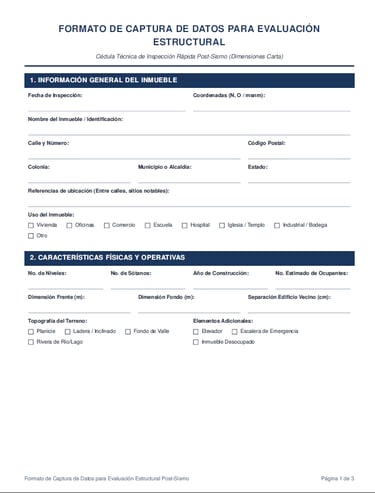

• Información General y Operativa (Página 1):

  Espacios amplios y holgados para el registro detallado de la localización, características físicas y uso del inmueble.

• Sistema Estructural y Daños (Página 2):

  Matriz técnica para evaluar columnas, trabes, nodos y muros, junto con el apartado para el dictamen preliminar de habitabilidad.

• Área de Levantamiento Gráfico (Página 3):

  Un espacio limpio de página completa que incorpora una retícula guía calibrada para impresión en tamaño carta, facilitando el trazado a escala de los ejes y la ubicación exacta de los daños.
